Установка и настройка OpenVPN (клиента и сервера) и Easy-RSA 3 в CentOS 7

Установка и настройка OpenVPN (клиента и сервера) и Easy-RSA 3 в CentOS 7

OpenVPN — свободная реализация технологии виртуальной частной сети с открытым исходным кодом для создания зашифрованных каналов типа точка-точка или сервер-клиенты между компьютерами.
Easy-RSA — программа для создания и ведения инфраструктуры открытых ключей (PKI) в openVPN

Установка необходимого софта

Добавляем репозиторий EPEL и обновляемся

[root@localhost ~]# yum install epel-release -y
[root@localhost ~]# yum update -y

Устанавливает OpenVPN 2.4 и Easy-RSA 3

[root@localhost ~]# yum install openvpn easy-rsa -y

Проверим их версии

[root@localhost ~]# openvpn --version
[root@localhost ~]# ls -lah /usr/share/easy-rsa/

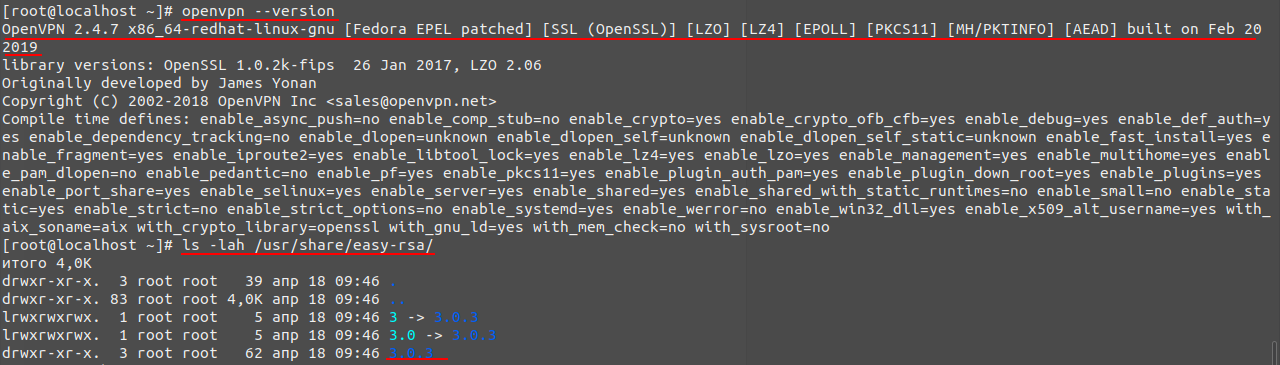

Проверка версий OpenVPN и Easy-RSA
Проверка версий OpenVPN и Easy-RSA

Настройка Easy-RSA 3

Скопируем скрипты easy-rsa в каталог /etc/openvpn/

[root@localhost ~]# cp -r /usr/share/easy-rsa /etc/openvpn/

Переходим в каталог /etc/openvpn/easy-rsa/3/ и создаем там файл vars

[root@localhost ~]# cd /etc/openvpn/easy-rsa/3/
[root@localhost ~]# nano vars

Содержимое файла:

set_var EASYRSA                 "$PWD"
set_var EASYRSA_PKI             "$EASYRSA/pki"
set_var EASYRSA_DN              "cn_only"
set_var EASYRSA_REQ_COUNTRY     "RU"
set_var EASYRSA_REQ_PROVINCE    "Moscow"
set_var EASYRSA_REQ_CITY        "Moscow"
set_var EASYRSA_REQ_ORG         "My Organisation"
set_var EASYRSA_REQ_EMAIL       "admin@itdraft.ru"
set_var EASYRSA_REQ_OU          "IT department"
set_var EASYRSA_KEY_SIZE        4096
set_var EASYRSA_ALGO            rsa
set_var EASYRSA_CA_EXPIRE       7500
set_var EASYRSA_CERT_EXPIRE     3650
set_var EASYRSA_NS_SUPPORT      "no"
set_var EASYRSA_NS_COMMENT      "CERTIFICATE AUTHORITY"
set_var EASYRSA_EXT_DIR         "$EASYRSA/x509-types"
set_var EASYRSA_SSL_CONF        "$EASYRSA/openssl-1.0.cnf"
set_var EASYRSA_DIGEST          "sha512"

Делаем файл исполняемым

[root@localhost ~]# chmod +x vars

Создание ключа и сертификата для OpenVPN Сервера

Прежде чем создавать ключ, нам нужно инициализировать каталог PKI и создать ключ CA.

[root@localhost ~]# cd /etc/openvpn/easy-rsa/3/
root@localhost ~]# ./easyrsa init-pki
Note: using Easy-RSA configuration from: ./vars

init-pki complete; you may now create a CA or requests.
Your newly created PKI dir is: /etc/openvpn/easy-rsa/3/pki

[root@localhost ~]# ./easyrsa build-ca

На этом необходимо придумать пароль для своего CA-ключа, чтобы сгенерировались файлы ‘ca.crt’ и ‘ca.key’ в каталоге ‘pki’.
Этот пароль нам потребуется дальше

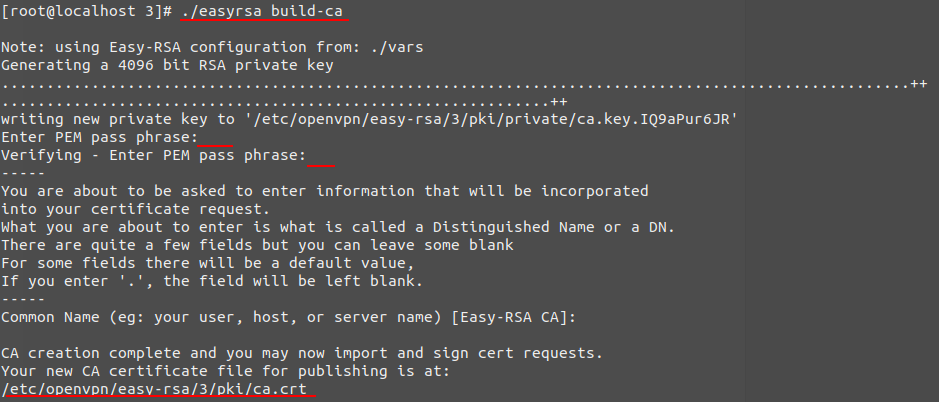

Создаем корневой сертификат
Создаем корневой сертификат

Создадим ключ сервера (название сервера srv-openvpn)

[root@localhost ~]# ./easyrsa gen-req srv-openvpn nopass

опция nopass — отключение пароля для srv-openvpn

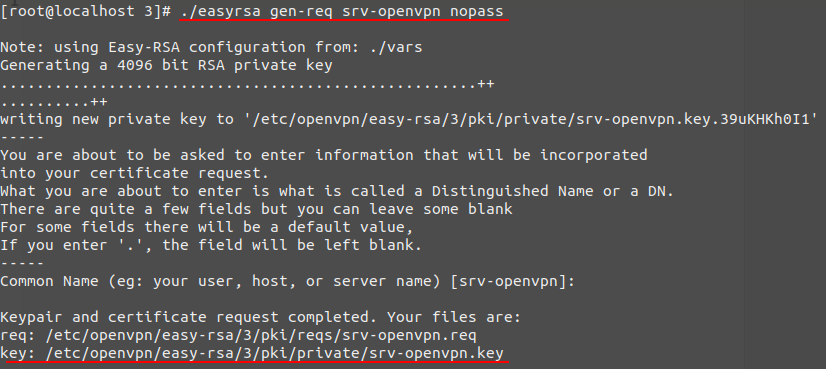

Создаем ключ сервера
Создаем ключ сервера

Подпишем ключ srv-openvpn используя наш CA-сертификат

[root@localhost ~]# ./easyrsa sign-req server srv-openvpn

В процессе у нас спросят пароль, который мы задавали ранее

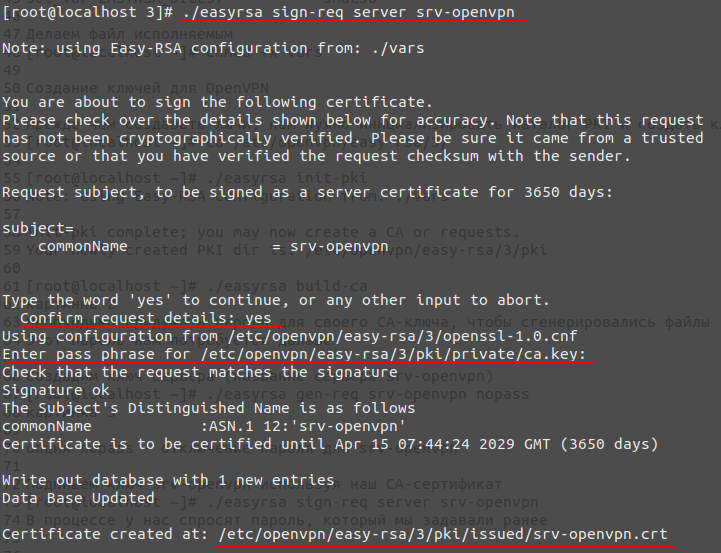

Подписываем ключ, используя CA-сертификат
Подписываем ключ, используя CA-сертификат

Проверим файлы сертификата, что бы убедится, что сертификаты сгенерировались без ошибок

[root@localhost ~]# openssl verify -CAfile pki/ca.crt pki/issued/srv-openvpn.crt
pki/issued/srv-openvpn.crt: OK

Все сертификата OpenVPN сервера созданы.

  • Корневой сертификат расположен: ‘pki/ca.crt’
  • Закрытый ключ сервера расположен: ‘pki/private/srv-openvpn.key’
  • Сертификат сервера расположен: ‘pki/issued/srv-openvpn.crt’

Создание ключа клиента

Сгенерируем ключ клиента client-01

[root@localhost ~]# ./easyrsa gen-req client-01 nopass

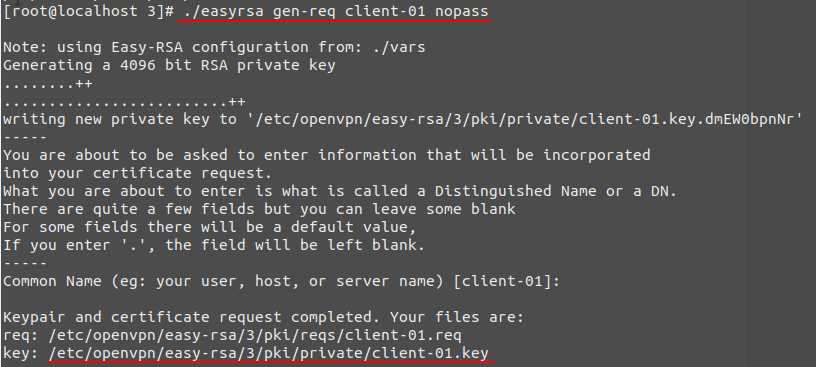

Генерируем ключ клиента
Генерируем ключ клиента

Теперь подпишем ключ client-01, используя наш CA сертификат

[root@localhost ~]# ./easyrsa sign-req client client-01

В процессе у нас спросят пароль, который мы задавали ранее

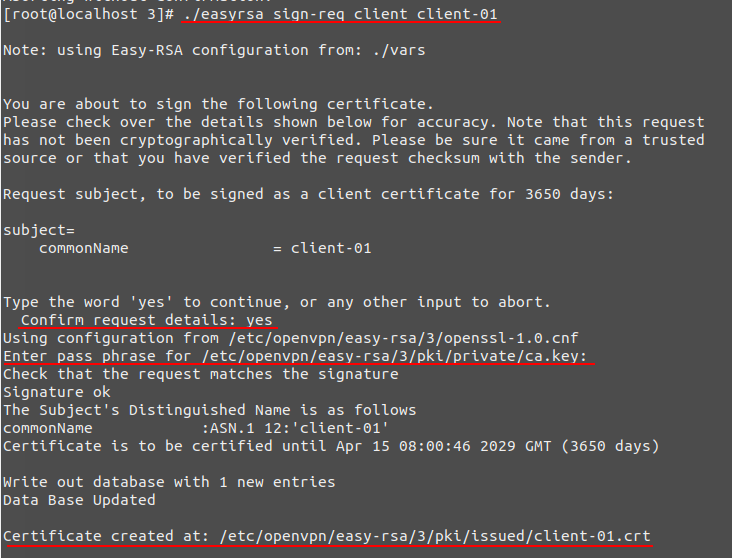

Подписываем ключ клиента, используя корневой сертификат
Подписываем ключ клиента, используя корневой сертификат

Проверим файлы сертификата

[root@localhost ~]# openssl verify -CAfile pki/ca.crt pki/issued/client-01.crt
pki/issued/client-01.crt: OK

Дополнительная настройка OpenVPN сервера

Сгенерируем ключ Диффи-Хеллмана

[root@localhost ~]# ./easyrsa gen-dh

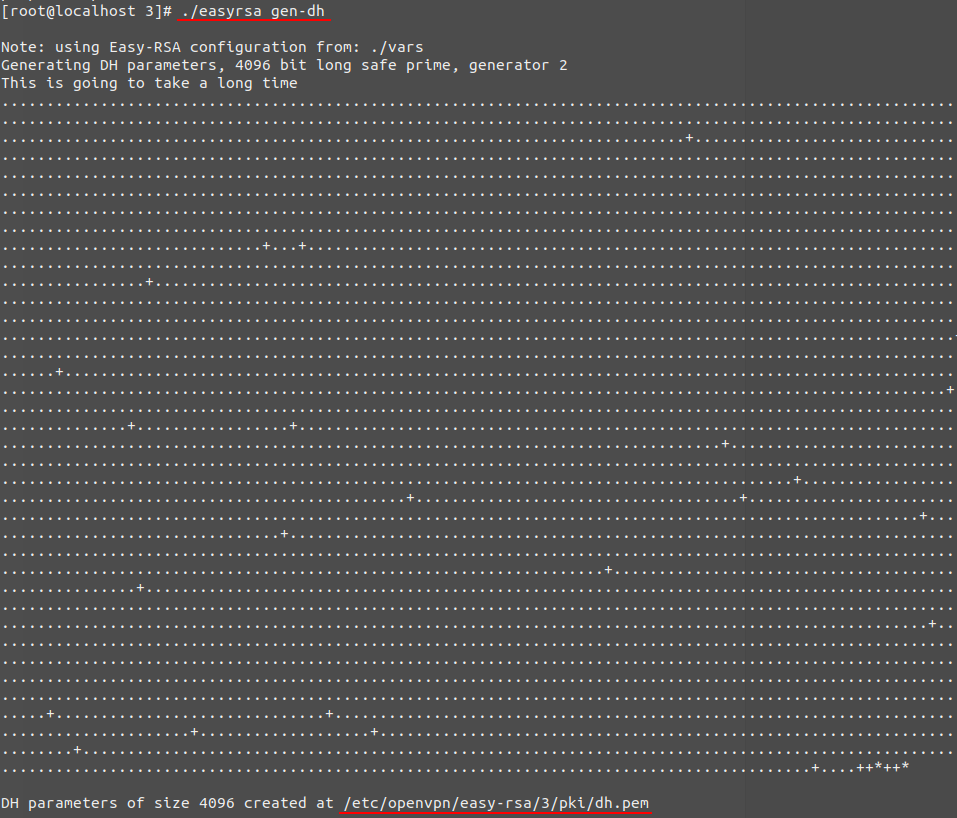

Генерация ключа Диффи-Хеллмана
Генерация ключа Диффи-Хеллмана

Если мы в дальнейшем планируем отзывать клиентские сертификаты, нам необходимо сгенерировать CRL ключ

[root@localhost ~]# ./easyrsa gen-crl

В процессе у нас спросят пароль, который мы задавали ранее

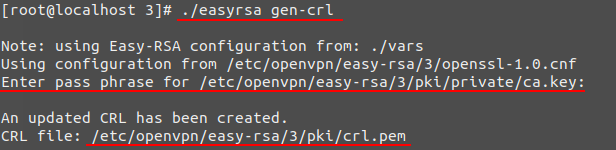

Генерируем CRL-ключ
Генерируем CRL-ключ

Для того, что бы отозвать сертификат надо выполнить команду:

[root@localhost ~]# ./easyrsa revoke client-02

где client-02 имя сертификата, который мы отзываем

Все необходимые сертификаты созданы, теперь их надо скопировать в директории

Копируем сертификаты сервера

[root@localhost ~]# cp pki/ca.crt /etc/openvpn/server/
[root@localhost ~]# cp pki/issued/srv-openvpn.crt /etc/openvpn/server/
[root@localhost ~]# cp pki/private/srv-openvpn.key /etc/openvpn/server/

Копируем сертификаты клиента

[root@localhost ~]# cp pki/ca.crt /etc/openvpn/client/
[root@localhost ~]# cp pki/issued/client-01.crt /etc/openvpn/client/
[root@localhost ~]# cp pki/private/client-01.key /etc/openvpn/client/

Копируем ключи DH и CRL

[root@localhost ~]# cp pki/dh.pem /etc/openvpn/server/
[root@localhost ~]# cp pki/crl.pem /etc/openvpn/server/

!!! Проверить, надо ли перегенерировать CRL и заново копировать его в каталог /etc/openvpn/server/ после отзыва сертификата !!!

Настройка OpenVPN сервера

Создадим файл конфигурации server.conf

[root@localhost ~]# cd /etc/openvpn/
[root@localhost ~]# nano server.conf

Содержимое файла:

# OpenVPN Port, Protocol and the Tun
port 1194
proto udp
dev tun

# OpenVPN Server Certificate - CA, server key and certificate
ca /etc/openvpn/server/ca.crt
cert /etc/openvpn/server/srv-openvpn.crt
key /etc/openvpn/server/srv-openvpn.key

# DH and CRL key
dh /etc/openvpn/server/dh.pem
crl-verify /etc/openvpn/server/crl.pem

# Network Configuration - Internal network
# Redirect all Connection through OpenVPN Server
server 10.10.1.0 255.255.255.0
push "redirect-gateway def1"

# Using the DNS from https://dns.watch
push "dhcp-option DNS 84.200.69.80"
push "dhcp-option DNS 84.200.70.40"

# Enable multiple client to connect with same Certificate key
duplicate-cn

# TLS Security
cipher AES-256-CBC
tls-version-min 1.2
tls-cipher TLS-DHE-RSA-WITH-AES-256-GCM-SHA384:TLS-DHE-RSA-WITH-AES-256-CBC-SHA256:TLS-DHE-RSA-WITH-AES-128-GCM-SHA256:TLS-DHE-RSA-WITH-AES-128-CBC-SHA256
auth SHA512
auth-nocache

# Other Configuration
keepalive 20 60
persist-key
persist-tun
comp-lzo yes
daemon
user nobody
group nobody

# OpenVPN Log
log-append /var/log/openvpn.log
verb 3

Настройка Firewalld

Активируем модуль ядра port-forwarding

[root@localhost ~]# echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.ip_forward = 1

Добавим службу openvpn в firewalld, и интерфейс tun0 в доверенную зону

[root@localhost ~]# firewall-cmd --permanent --add-service=openvpn
[root@localhost ~]# firewall-cmd --permanent --zone=trusted --add-interface=tun0

Активируем ‘MASQUERADE’ для доверенной зоны firewalld

[root@localhost ~]# firewall-cmd --permanent --zone=trusted --add-masquerade

Активируем NAT

[root@localhost ~]# SERVERIP=$(ip route get 84.200.69.80 | awk 'NR==1 {print $(NF-2)}')
[root@localhost ~]# firewall-cmd --permanent --direct --passthrough ipv4 -t nat -A POSTROUTING -s  10.10.1.0/24 -o $SERVERIP -j MASQUERADE

Перезапустим firewalld

[root@localhost ~]# firewall-cmd --reload

Запустим OpenVPN и добавим его в автозагрузку

[root@localhost ~]# systemctl start openvpn@server
[root@localhost ~]# systemctl enable openvpn@server

Проверим

[root@localhost ~]# netstat -plntu
[root@localhost ~]# systemctl status openvpn@server

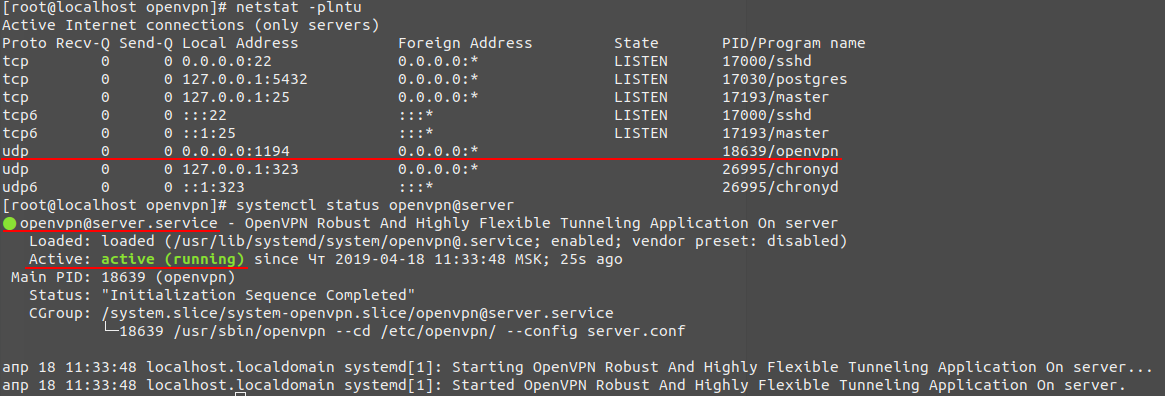

Проверяем, запущен ли OpenVPN
Проверяем, запущен ли OpenVPN

Настройка OpenVPN клиента

Создадим файл конфигурации client-01.ovpn

[root@localhost ~]# cd /etc/openvpn/client
[root@localhost ~]# nano client-01.ovpn

Содержимое файла:

client
dev tun
proto udp

remote xx.xx.xx.xx 1194

ca ca.crt
cert client-01.crt
key client-01.key

cipher AES-256-CBC
auth SHA512
auth-nocache
tls-version-min 1.2
tls-cipher TLS-DHE-RSA-WITH-AES-256-GCM-SHA384:TLS-DHE-RSA-WITH-AES-256-CBC-SHA256:TLS-DHE-RSA-WITH-AES-128-GCM-SHA256:TLS-DHE-RSA-WITH-AES-128-CBC-SHA256

resolv-retry infinite
compress lzo
nobind
persist-key
persist-tun
mute-replay-warnings
verb 3

В строке ‘remote xx.xx.xx.xx 1194‘ надо прописать IP-адрес вместо ‘xx.xx.xx.xx

Теперь для надо заархивировать сертификаты (ca.crt, client-01.crt), ключ клиента (client-01.key), файл конфигурации (client-01.ovpn), и передать их на ПК, который будет подключаться к OpenVPN серверу

Установим архиватор zip и создадим архив с файлами

[root@localhost ~]# yum install zip unzip -y
[root@localhost ~]# cd /etc/openvpn/
[root@localhost ~]# zip client/client-01.zip client/*

Пробуем подключиться с другого ПК к OpenVPN серверу и смотрим лог:

[root@localhost ~]# tail -f /var/log/openvpn.log

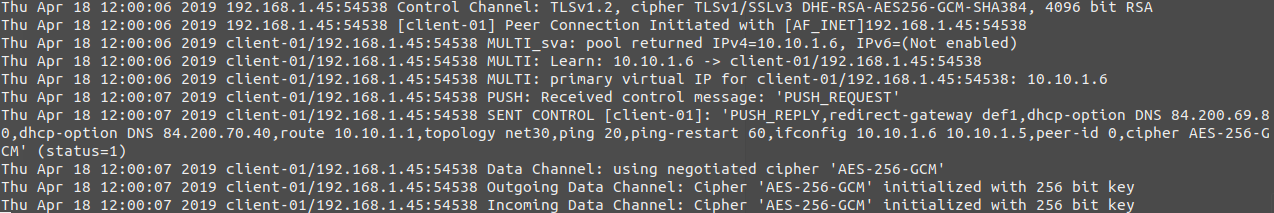

Смотрим log-файл OpenVPN сервера
Смотрим log-файл OpenVPN сервера
